S200 双钳数字相位伏安表_广州市钐钇电子科技有
产品简介
S200双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压
订购热线:021-54358329
产品介绍

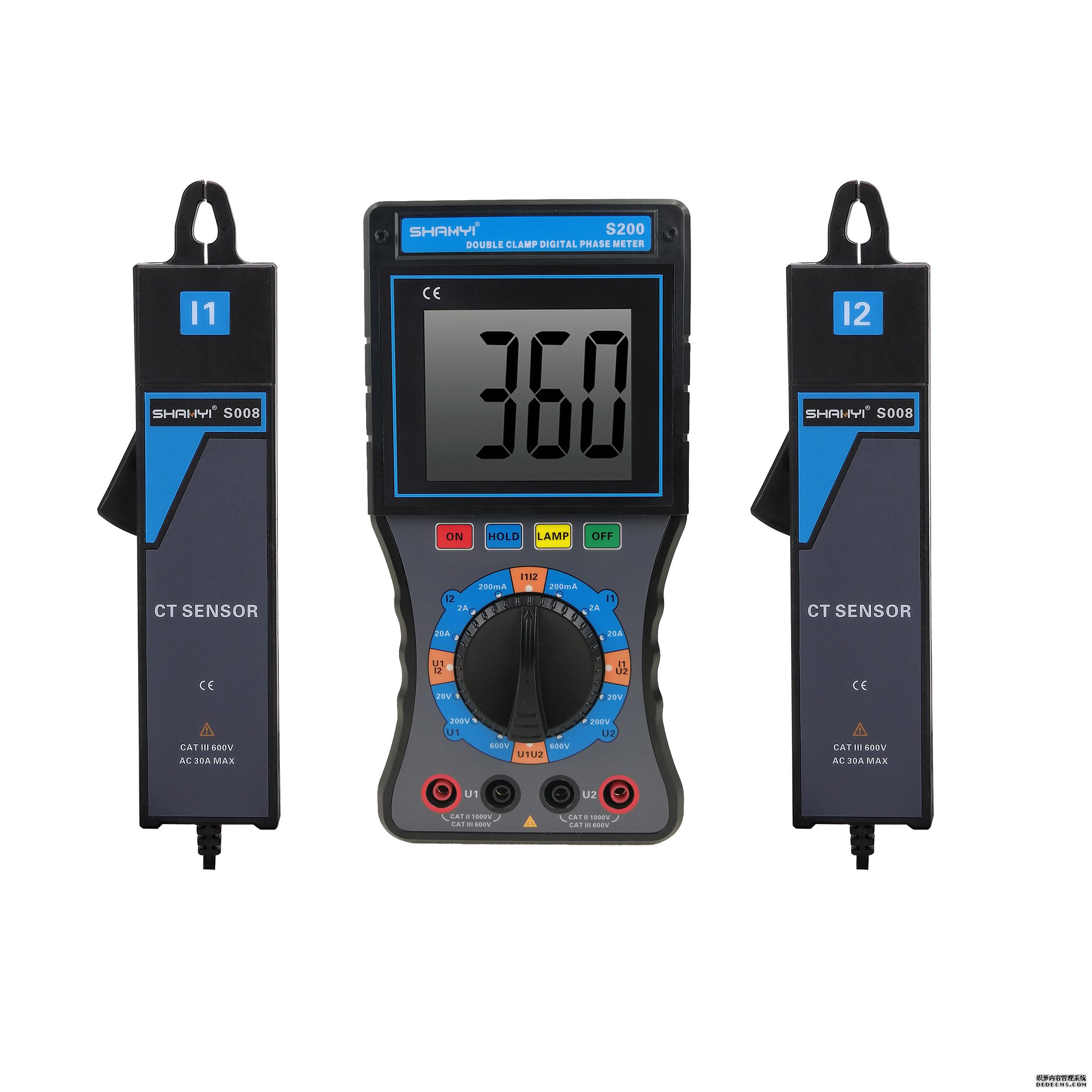

S200双钳数字相位伏安表是一款专为现场测试的多功能仪表,具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流,测量两电压间、两电流间和电压电流间的相位,此外,还可间接测得电路的功率因数和功率,可以判别三相相序,变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。仪表超大LCD显示屏,字高达40mm,具有背光,显示一目了然。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。


1.基准条件和工作条件

影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃
环境湿渡 40%~60% <80%
信号波形 正弦波 正弦波 β=0.05
信号频率 50HZ±1HZ 45HZ~65HZ
仪表工作电压 9V±0.1V 9V±1V
测相位电流幅值 1A±0.1A 10mA~20.0A
测相位电压幅值 100V±10V 30V~600V
外电场、磁场 应避免
被测导线位置 被测导线处于钳口的近似几何中心位置

2.一般规格

    LCDLCD   量    程 交流电流:0~200mA/2A/20A
测量相位时被测信号的幅值范围 测I1-I2相位时:10mA~20.00A
数据保持 测试中按HOLD键保持数据,“DH”符号显示
电压检测 当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池
测试线长度 1.5m
工作温湿度 -10℃~40℃; 80%Rh以下
输入阻抗 测试电压各档输入阻抗为:2MΩ
测U1U2相位时电压输入阻抗为:40kΩ
绝    缘 仪表线路与外壳之间、两电压输入端之间≥10MΩ
<span "="" style="margin: 0px; padding: 0px; font-size: 9pt;">结    构 双重绝缘

3.基准条件下基本误差及性能指标

类 别 量 程 分辨率 基本误差
电 压 20V 0.01V ±(1.2%rdg+2dgt)
200V 0.1V
600V 1V
电 流 200mA 0.1mA ±(1.0%rdg+2dgt)
2A 1mA
20A 10mA
相 位 0~360° ±1°

注意:工作条件下相位误差不超过±3°。

主机 1台
仪表箱 1个
电流钳 2把
测试线 4条(红黑各2条)
电池 6节(碱性干电池:1.5V AA)
说明书、保修卡、合格证 1份
