ES2010双钳数字相位伏安表
一、产品概述
ES2010双钳数字相位伏安表为现场测量电压、电流、功率、功率因数及频率、相位而设计的一种便携手持式测量仪器。应用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验、工矿企业科研院校等部门。
除了能够直接测量交流电压值、交流电流值,电压之间、电流之间及电压与电流之间的相位和工频频率外,还具备其它测量判断功能,对感性电流、容性电路的判断,检查变压器接线组别,检查电能表是否接线正确,是把握电力使用情况,进行二次回路检查的理想仪表。
由主机、电流钳、测试线、组成,同时存储500组数据,并具有数据静态保存功能。具有历史数据读取、查阅、保存、报表、打印等功能。
二、技术参数
1、量程及精度误差
类别 |
量程 |
分辨率 |
基本误差 |
电压 |
AC 0.00V~600V |
0.01V |
±(0.5% FS) |
电流 |
AC 0.0mA~20.0A |
0.1mA |
±(0.5% FS) |
相位 |
0.0°~360° |
0.1° |
±1° |
频率 |
45Hz~65Hz |
0.01Hz |
±0.5Hz |
2、一般规格
功能 |
同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等 |
电 源 |
DC9V碱性干电池 |
功 耗 |
开启背光灯大耗电30mA,电池连续工作12小时以上 |
显示模式 |
LCD显示,60×40mm |
仪表尺寸 |
长宽厚:192*92.5*36mm |
电压量程 |
AC 0.00V~600V |
电流量程 |
AC 0.0mA~20.0A |
相位量程 |
0.0°~360.0° |
频率量程 |
45.00Hz~65.00Hz |
分辨率 |
电压:AC 0.01V |
电流:AC 0.1mA |
|
相位:0.1° |
|
频率:0.01Hz |
|
检测速率 |
约2秒/次 |
数据保持 |
测试中按HOLD键保持数据,“H”符号显示 |
自动关机 |
开机约15分钟后,仪表自动关机,以降低电池消耗 |
背光功能 |
适合昏暗场所及夜间使用 |
电压检测 |
当电池电压低于5.2V时,电池电压低符号显示,提醒及时充电 |
仪表质量 |
主机:362g(装上电池) |
尖嘴形电流钳:170g×2 |
|
测试线:250g |
|
测试线长度 |
1.5m |
电流钳线长 |
2m |
工作温湿度 |
-10℃~40℃;80%Rh以下 |
存放温湿度 |
-10℃~60℃;70%Rh以下 |
输入阻抗 |
测试电压输入阻抗为:1MΩ |
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 |
仪表线路与外壳之间≥100MΩ |
结 构 |
外壳绝缘 |
适合安规 |
IEC61010-1 CATⅢ600V,IEC61010-031,IEC61326,污染等级2 |

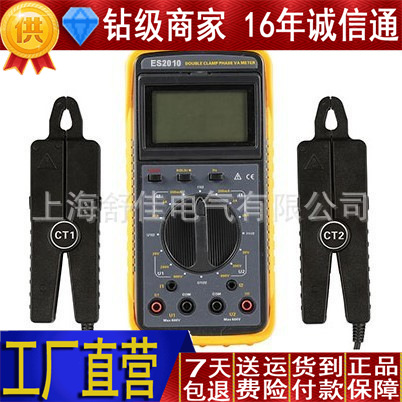

三、产品配件
相位伏安表1台
电流钳2个
仪表箱1个
测试线4条(红、黑各两条)
9V电池1个
说明书、保用证1份
